线性滑轨-BGX系列

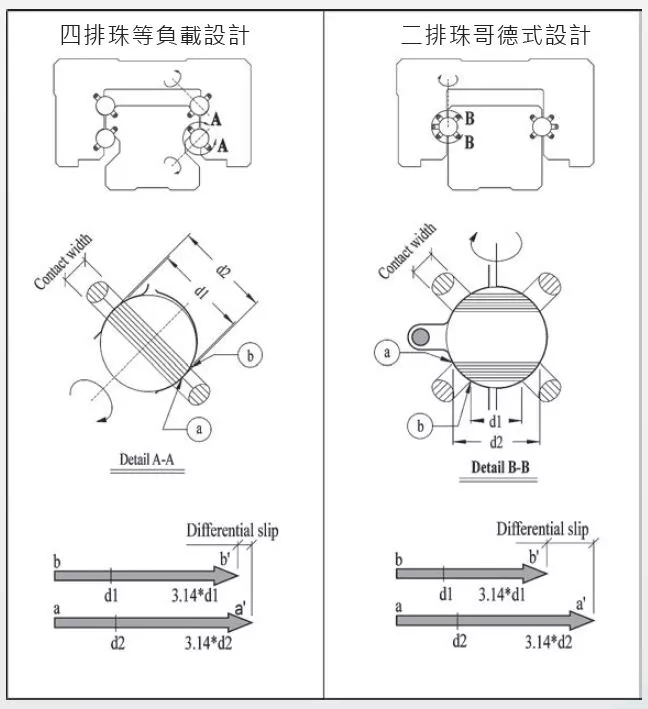

BGX四排珠高刚性等负载设计四排珠之设计

钢珠于滑块与滑轨之间成4点45度角接触，可平衡抵消来自各方向滑块所受的力，不论滑轨呈任何角度装置，各方向之负载能力皆相等，广泛应用各类型机器采用，相较于哥德式二排沟设计，四排珠有著较高刚性，精度及寿命之优势，尤其X型之四排珠设计拥有自动调心能力，即使装配轨道基准面产生很大的偏差或组合出现误差，都能被系统自身消除掉，因而可获得轻快精准的直线运动。

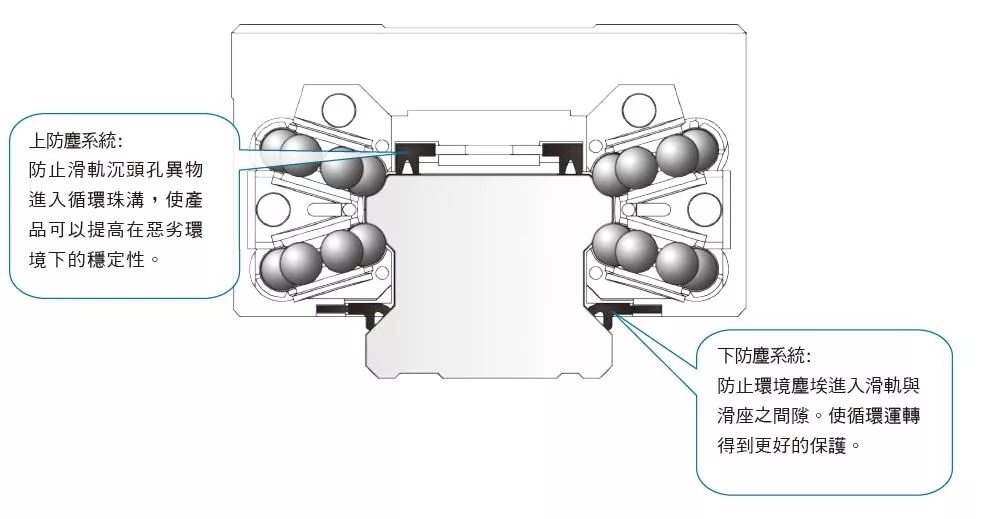

BGX防尘系统之设计

异物进入通常为降低滑轨寿命的主因，因为线性滑轨精密度主要依赖滑轨、滑座与钢珠循环精密度维持，再小的异物进入循环都会造成线轨跳动、顿点甚至永久性破坏，所以防止尘埃进入，都是提升滑轨品质的重点，BGX之防尘系统针对异物进入方式，可将防尘系统区分为上防尘与下防尘系统。针对滑轨沉头孔与滑轨滑座之间隙作防尘之保护。

灰尘容易进入的位置：

1.滑轨沉头孔: 通常滑轨沉头孔易囤积尘埃，尘埃借由震动或机械动作导致进入循环沟内。

2.滑座滑轨间的间隙: 最靠近循环位置的缝隙，通常滑座与滑轨易入侵较大切屑或尘埃。特别是较长型号的滑座。
