特性

小巧紧凑，可高精度、高刚性、高速旋转地做直线运动和旋转运动。

小巧紧凑，高精度・高刚性・高速旋转

NB外筒旋转式滚珠花键SPB型是将花键外筒和角面接触结构的旋转部成一体化结构，小巧紧凑，可同时进行高精度、高刚性、高速旋转的直线运动和旋转运动的机构。

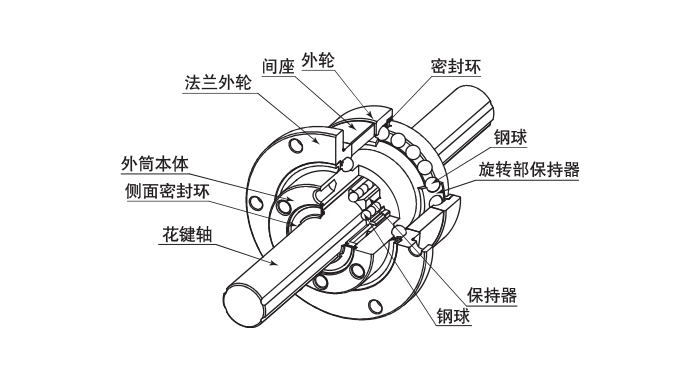

SPB型的结构

预压和旋转方向间隙

直动部的预压以旋转方向间隙为表示，可从标准、轻预压（T1）、中预压（T2）3种中选择。另外，旋转部在间座进行了适当的调整。

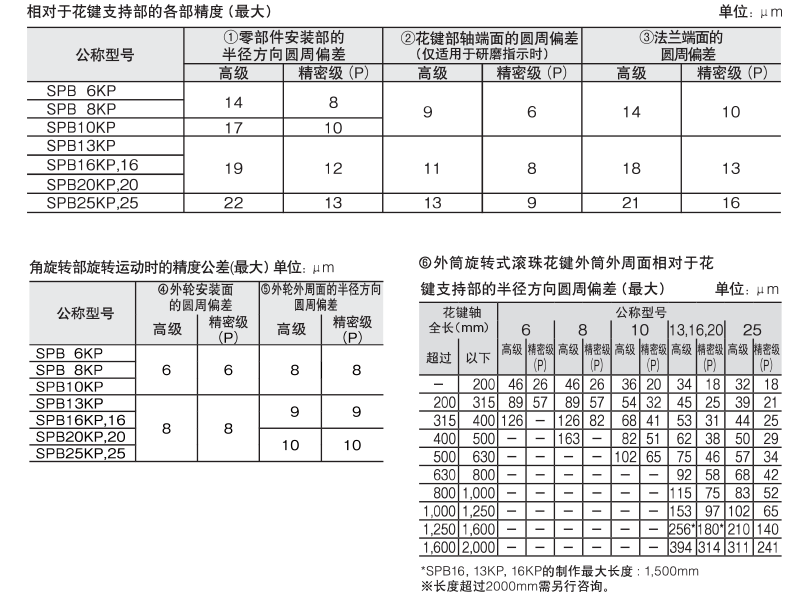

精度

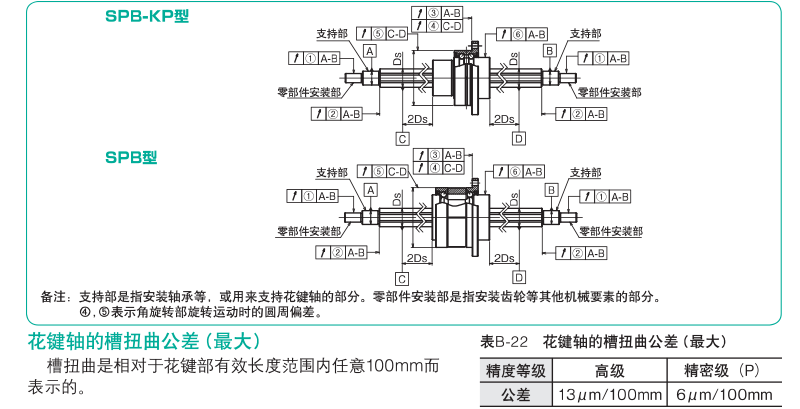

NB外筒旋转式滚珠花键SPB型的精度测定如下图所示。

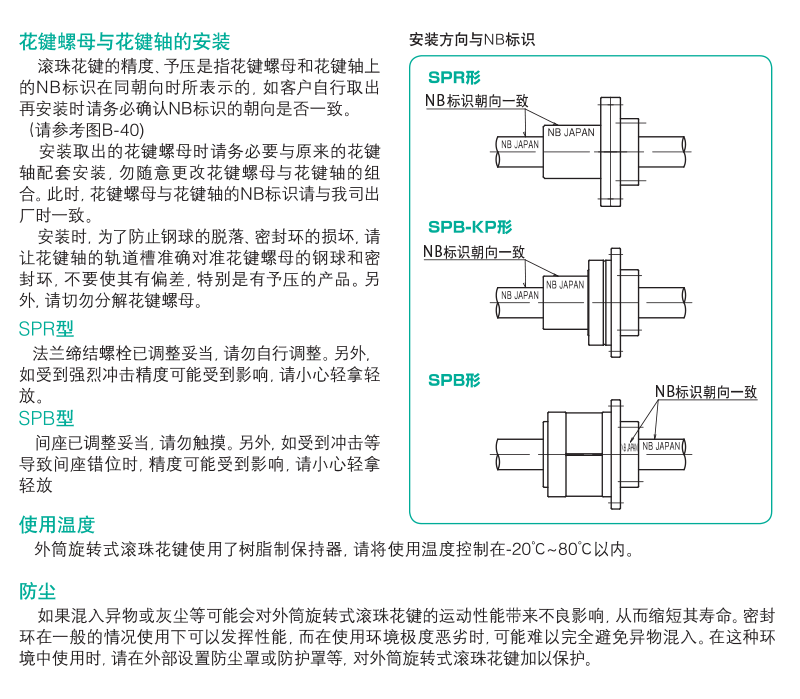

使用上的注意事项
