特性

NB滚珠丝杆花键1根设有滚珠丝杠和花键轨道槽的轴、和具有高刚性且高精度的滚珠丝杆螺母以及滚珠花键外筒构成。SPBR-KP型是由滚珠丝杆螺母和滚珠花键外筒与可高速旋转的角面接触的旋转部一体化后所得到旋转滚珠丝杠螺母和旋转滚珠花键外筒组合而成。SPBF-KP型由旋转滚珠丝杠螺母和滚珠花键外筒组合而成。NB滚珠丝杆花键1轴可进行「定位」、 「直线运动」 、 「旋转运动」 ，通过组合这些运动，可用于螺旋形运动、多关节机器人、组装机、装载机等各种机械中。

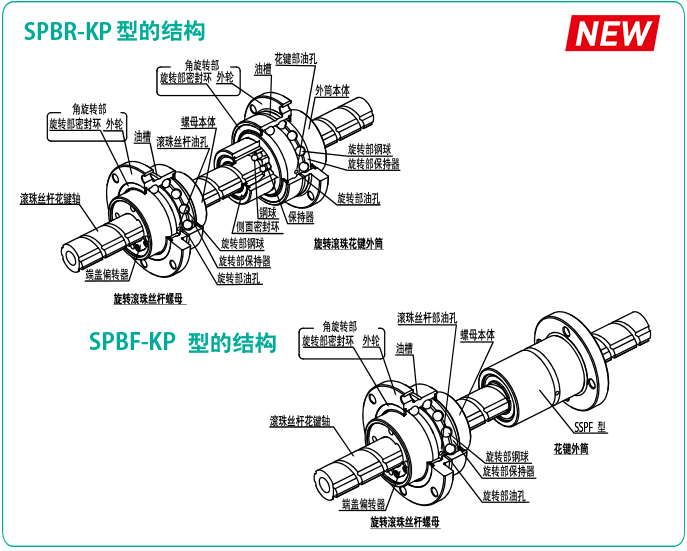

SPBR-KP型/SPBF-KP型的结构

予压

旋转部和直线运动部的予压已经在出厂前做过适当调整，所以客户可直接使用。如对予压有要求，请事前向NB咨询。

使用上的注意事项

旋转滚珠丝杆螺母，钢球不防脱落，请勿将螺母与轴分离，以免导致滚珠脱落。

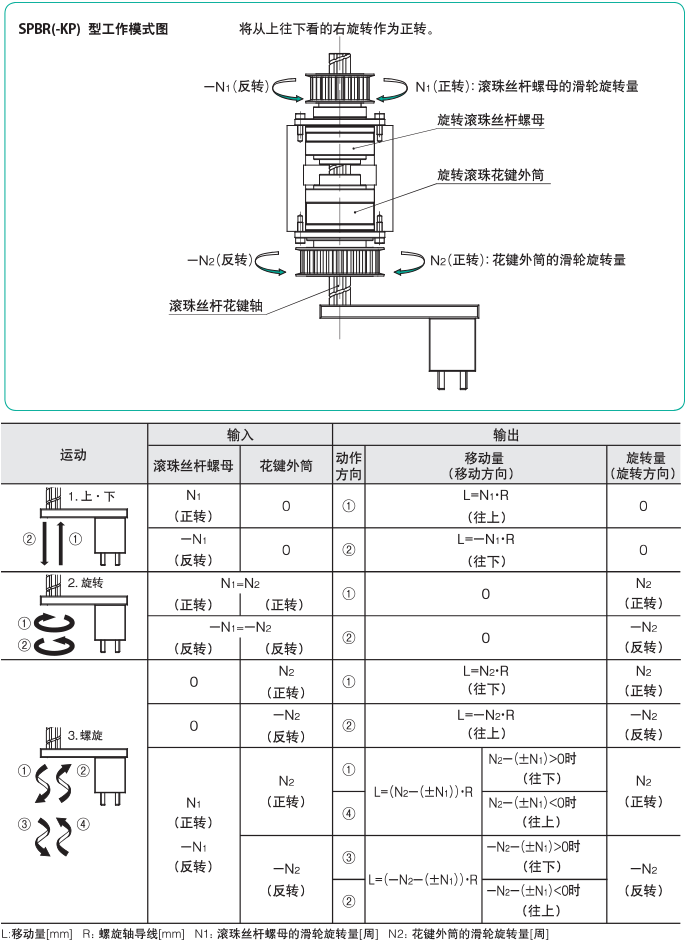

SPBR(-KP)型工作模式

SPBR(-KP)型1轴可以进行直线运动、旋转运动以及螺旋形运动。

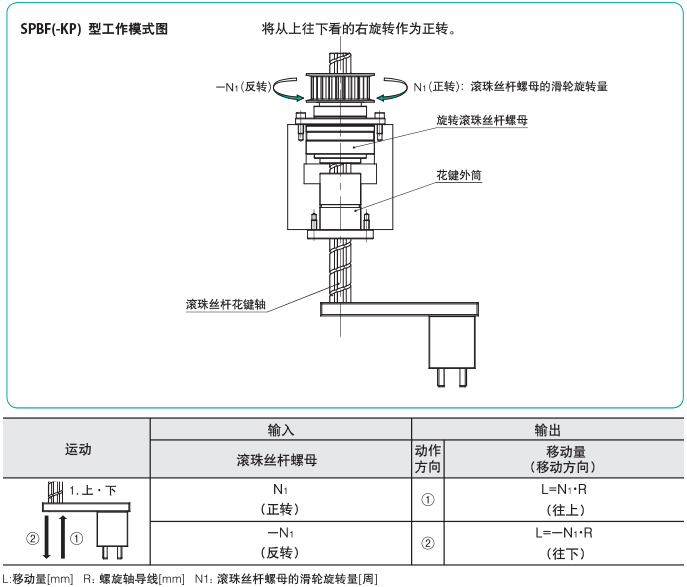

SPBF(-KP) 型工作模式

SPBF(-KP)型可以进行直线运动。
