N1-X4015—精密直线电动滑台

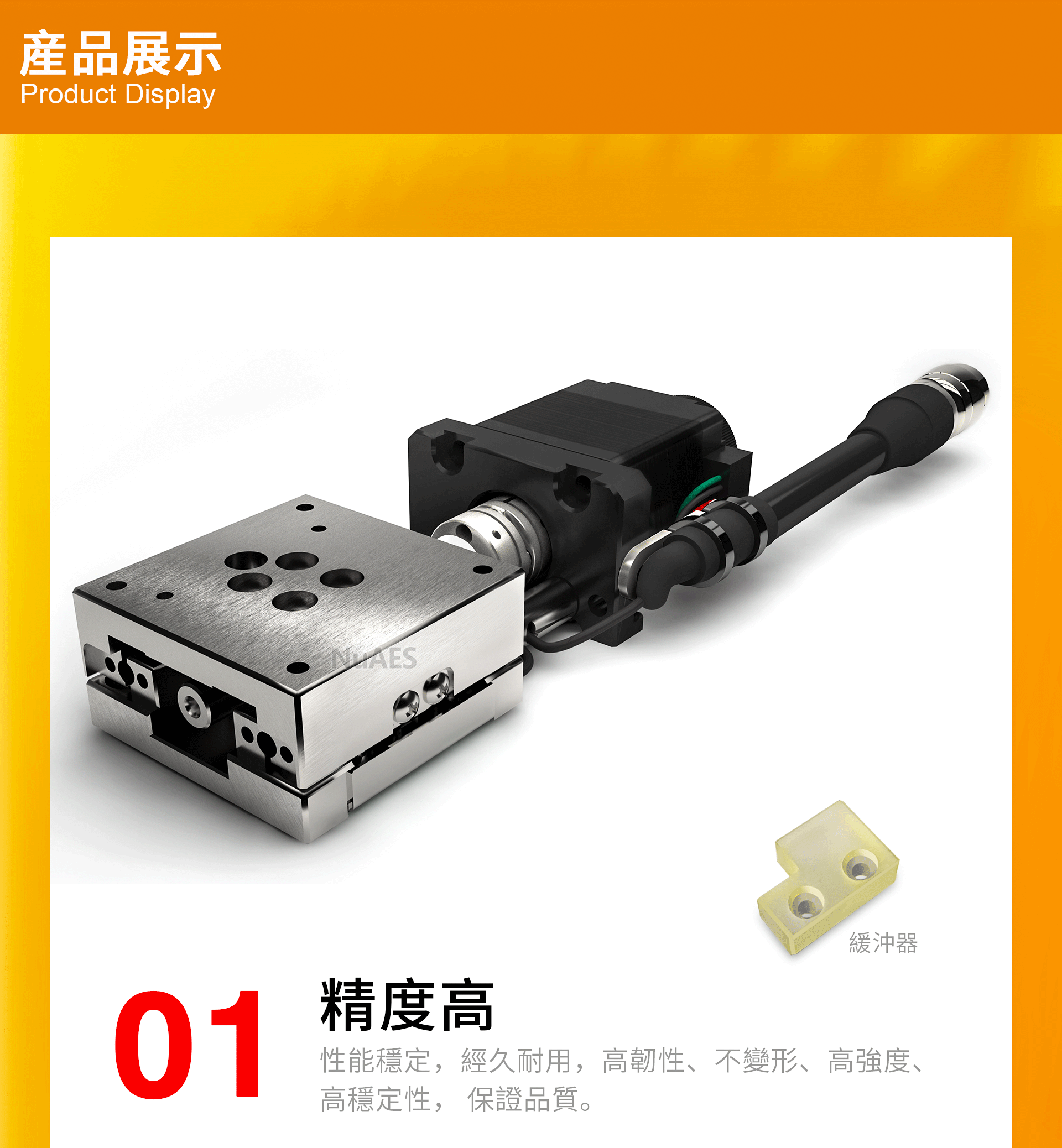

NuAES N1、N2-series 精密微型电动滑台,采用一体化结构设计,是高精度的μ级电动微调滑台,广泛应用于手机组装/液晶屏/ 触摸屏/光学/半导体/新能源/3C自动化设备行业领域,以及科研院校的技术开发研究。

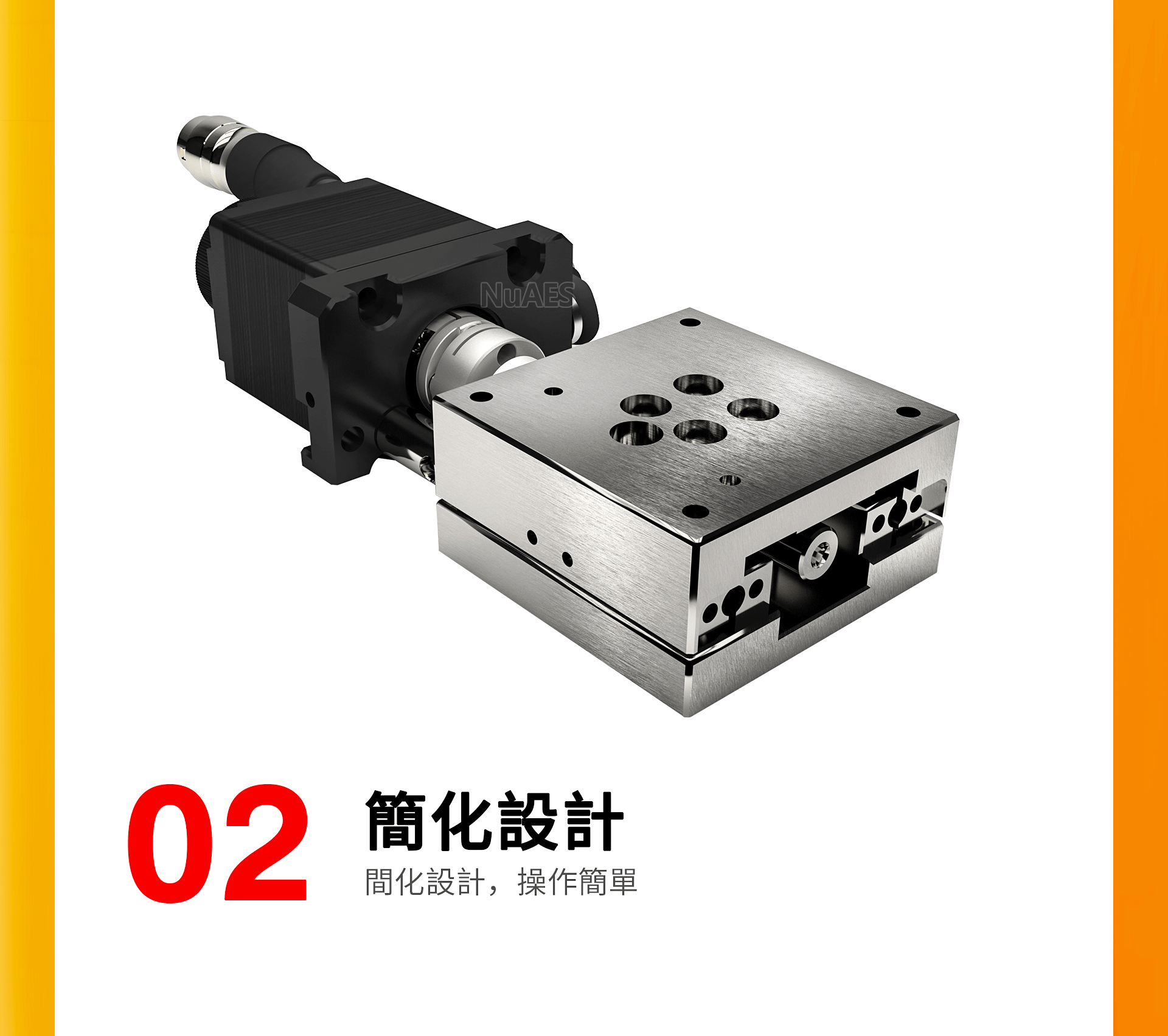

采用GCr15-轴承钢,具有耐磨耗特性、 哥德式沟糟、高刚性结构、ENP化镍表面处理,经热处理淬火后,硬度达60-64HRC。 优选材质、结构稳定、 高韧性、不变形、高强度,保证时效的稳定。 结合一体成型哥德导轨、 台湾滚珠丝杆、 品牌电机、 高柔性线缆,成就了N系列适用性强、 操作简单、 用途广泛、 随心组合,高性价比,推动自动化精密工艺的进步。



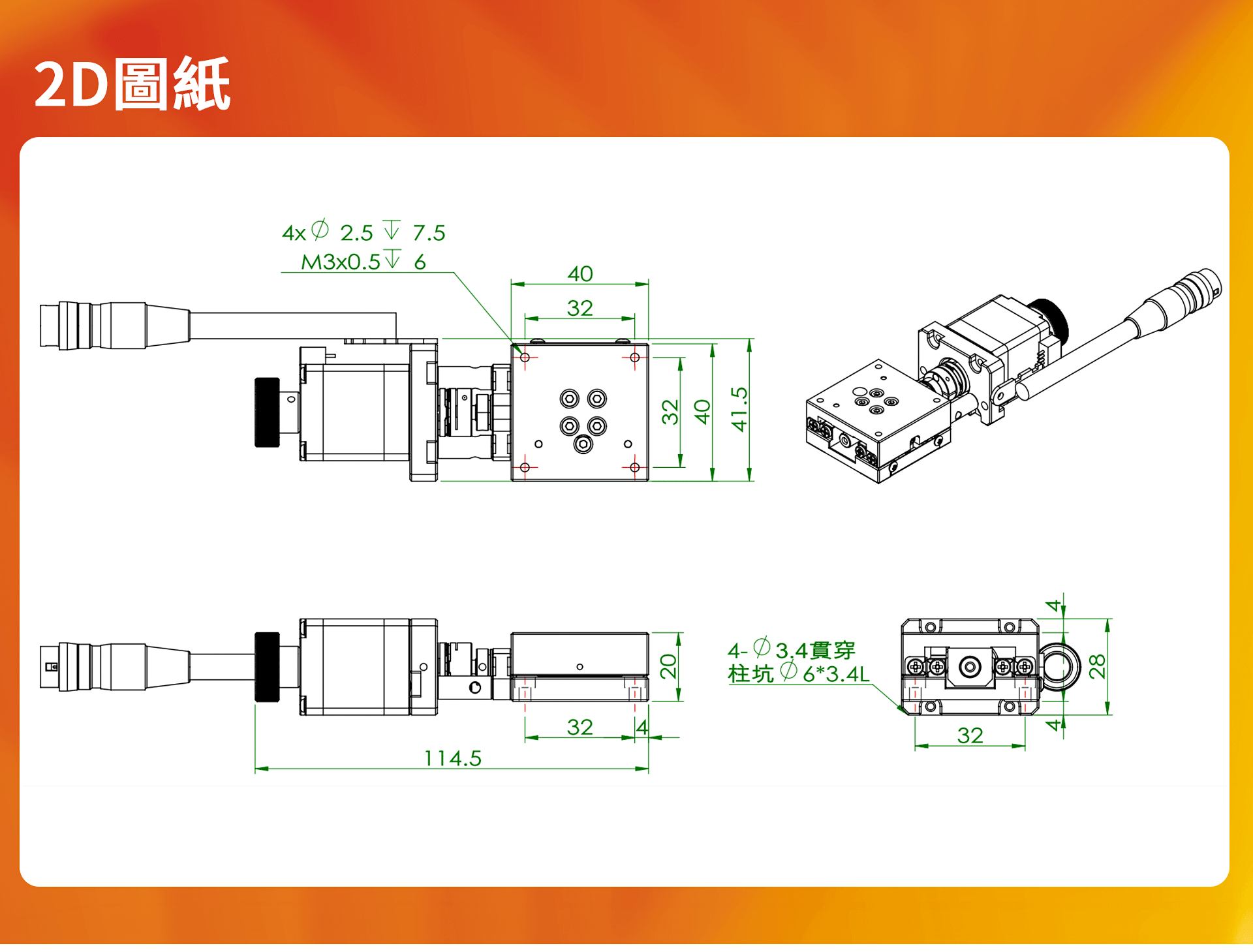

滑台型号N1-X4015N1-X6015N2-X6020N2-X6030N2-X6050
台面尺寸 (mm)40x4060x6060x6060x7060x80
移动行程 (mm)±7.5±7.5±10±15±25
丝杆-导程 (mm)Φ6-P1            Φ8-P1Φ8-P2
轨道形式   歌德式滚珠沟槽
材质/表处GCr15/ENP
本体重量 (kg)0.290.490.620.730.92

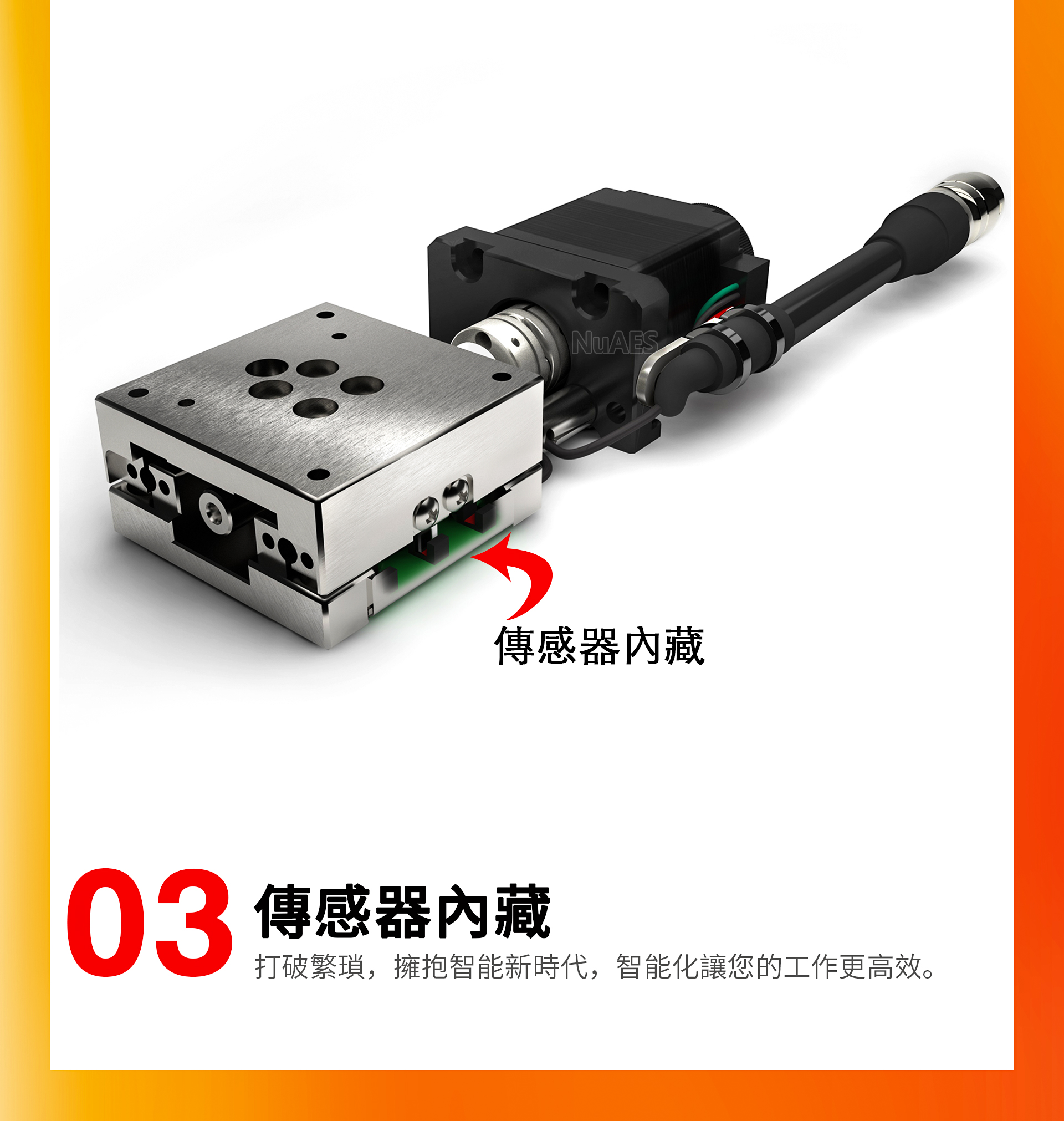

传感器内藏ROHM RPI-0226
动负荷 (kg) 10kg
平行度 (μm)15μm             20μm
真直度 (μm)3μm
单向精度 (μm)≤ 10
重复精度 (μm)±5.0 / ±1.0
最高速度 (mm/sec)                                   1632
电机     二相步进28L32
分辨率(二相)  (全步)  μm                                   510
(×5細分) μm                                   12
分辨率(五相)    (全步)  μm                                   24
(半步)  μm                                   12
