N8-X8030-201—精密直线电动滑台

NuAES N8-series微型精密定位滑台,是一种高精度μ级电动微调滑台,广泛应用于手机组装/液晶屏/触摸屏/光学/半导体/新能源/3C自动化设备行业领域,以及科研院校的技术开发研究。

采用6061-T651铝合金,加工性能极佳、抗腐蚀、高韧性、不变形、高强度、轻量化,保证质量的长效稳定。采用交叉滚子导轨,顺畅而坚实。台湾滚珠丝杆、电机直连,传动效率高、刚性好、体积优化。



滑台型号N8-X4015N8-X4030N8-X6020N8-X6030N8-X6040N8-X6050N8-X8030N8-X8060
台面尺寸(mm)40x4040x7060x6060x6060x9560x9580x8080x130
移动行程(mm)±7.5±15±10±15±20±25±15±30
轨道形式   交叉滚柱导轨
材质/表处6061-T651/喷砂/阳极黑
本体重量(kg)0.20.250.320.360.530.540.60.9

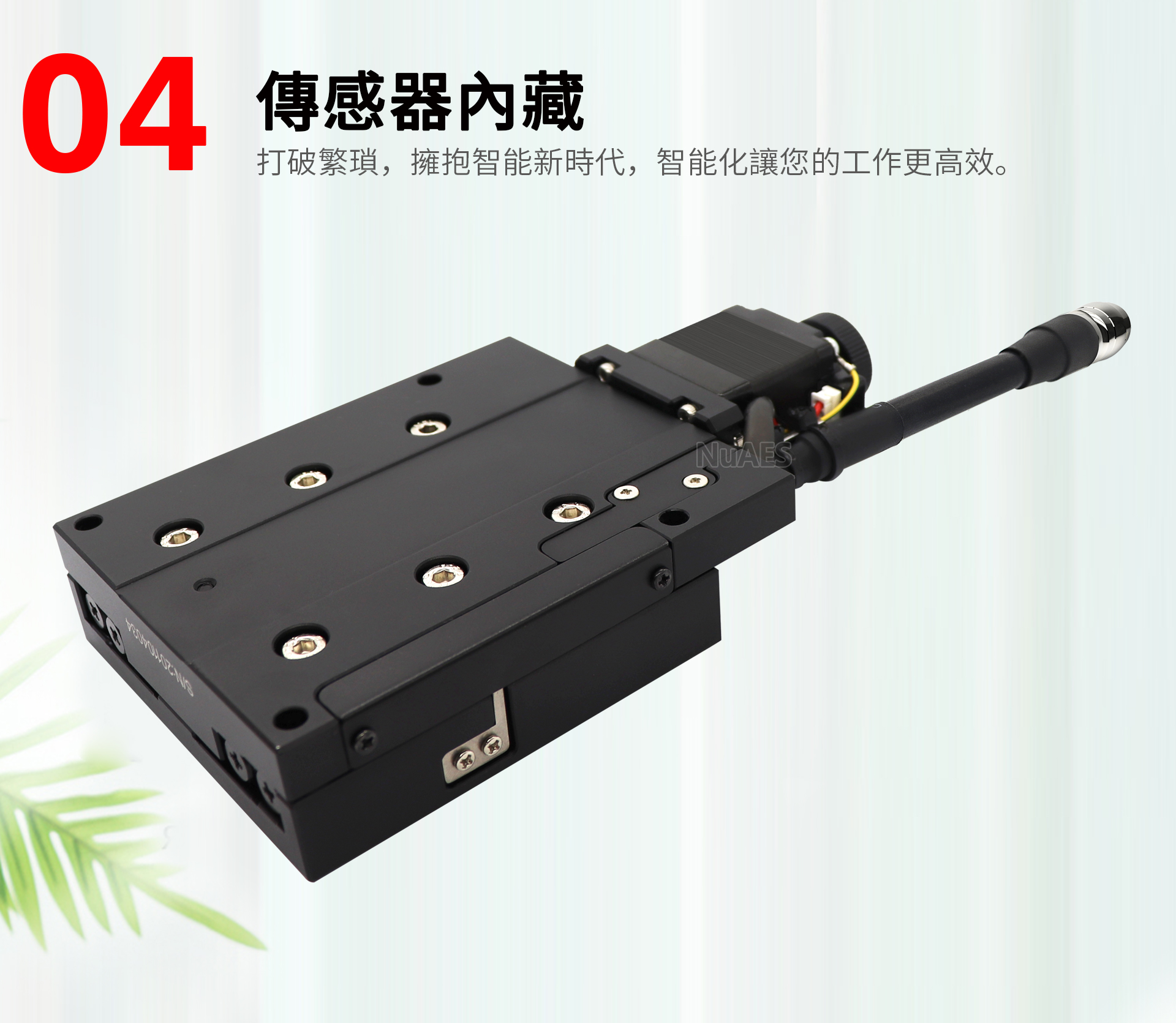

传感器内藏ROHM RPI-0226
静负荷(kg) 678810101214
平行度( μm )3040
真直度( μm )3434
单向精度( μm )≤ 10
重复精度( μm )±1.0/±5.0
最高速度(mm/sec)16
电机       二相步进28L3128L45
分辨率   (全步)  μm5
 (×5细分) μm1
