| 产品编号 |
常用扭矩 (N.m) |
最大扭矩 (N.m) |
最高回转数 (min-1) |
惯性 (kg.㎡) |
容许偏心量 (mm) |
容许角偏差 (°) |
容许轴向位差 (mm) |
质量 (g) |
| MSA-25C | 1.2 | 2.4 | 6100 | 3.1 x 10-6 | 0.5 | 3° | - | 40.0 |
| MSA-32C | 3.0 | 6.0 | 4800 | 1.1 x 10-5 | 0.5 | 3° | - | 81.0 |
| MSA-40C | 6.0 | 12.0 | 3800 | 3.2 x 10-5 | 0.5 | 3° | - | 155.0 |
| MSA-50C | 10.0 | 20.0 | 3100 | 9.6 x 10-5 | 0.5 | 3° | - | 300.0 |
* 最大孔徑時慣性矩
** 最大孔徑時質量

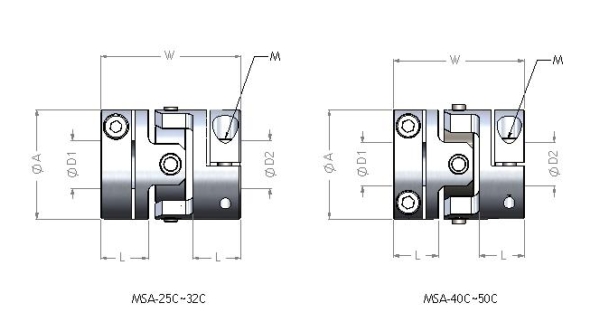

| Unit:mm |
| 产品编号 | A | L | W |
标准孔径 D1 x D2 (公差 H8) Min D1 |
标准孔径 D1 x D2 (公差 H8) Max D2 |
M |
| MSA-25 | 25 | 11.5 | 34 | 6 | 10 | 4-M4 |
| MSA-32 | 32 | 14 | 41 | 8 | 14 | 4-M4 |
| MSA-40 | 40 | 16.5 | 48 | 10 | 16 | 4-M5 |
| MSA-50 | 50 | 21.5 | 60 | 12 | 20 | 4-M6 |
